Kontrolle der Gewässergüte

Gewässergütedaten: pH-Wert Wassertemperatur Sauerstoffgehalt Leitfähigkeit Fischereiforschungsschiff "Piscator" Poster als pdf-Datei (241 kB)

• Datenerfassung
• Datenausgabe
• Komentar

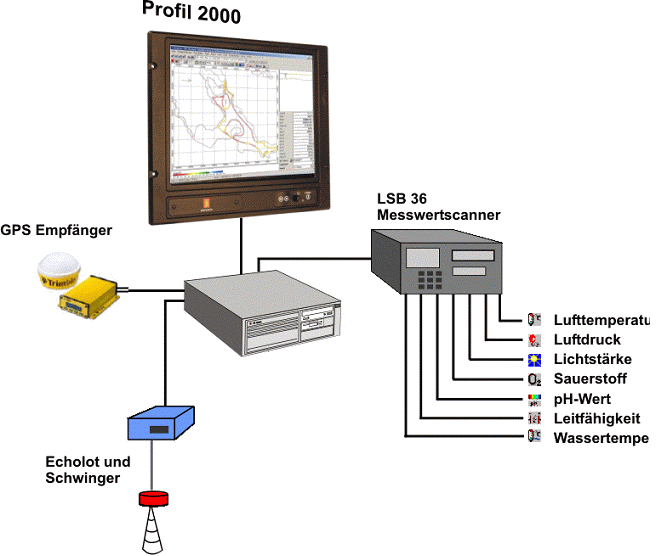

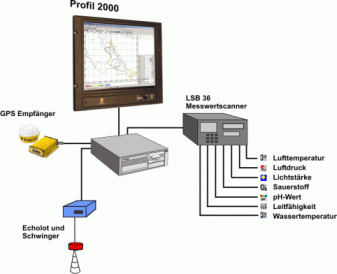

• Unter Verwendung eines Messwertscanners werden die von verschiedenen Messgeräten erfassten Werte in Profil 2000 weiterverarbeitet.
• Während der Messfahrt werden die verschieden Daten aufgezeichnet, verarbeitet und Online im Track - Bildschirm angezeigt.
• Die Verwendung der klassifizierten Farbtabellen für die Messwerte der verschiedenen Gewässergütesensoren unter Echtzeitbedingungen ermöglicht eine sofortige Kontrolle der gemessenen Daten. Bereits geringe Veränderungen der Wassergüte fallen auf.

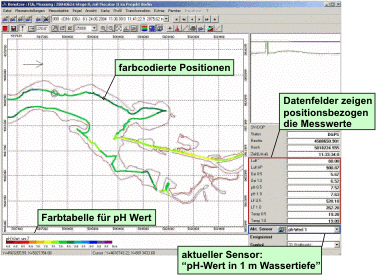

• Das Trackfenster zeigt die gefahrene Strecke als farbcodierte Datenpunkte. Jeder Datenpunkt repräsentiert eine gemessene Position. Die Farbdarstellung bezieht sich auf das auswählte Messgerät, z.B pH-Wert.
• In den Datenfeldern können für jeden Datenpunkt die Messwerte der externen Sensoren als Zahlenwert abgelesen werden.
• Die Legende zeigt eine Farbskala. Mit sogenannten Farbtabellen werden Messwertbereiche in Klassen unterteilt. Anhand dieser erfolgt die Farbdarstellung der Datenpunkte.

Mit der Plottfunktion können schnell Ergebnisse in Form von Kartendarstellungen erzeugt werden. Desweiteren ermöglicht Profil 2000 den Export aller Messdaten zur Weiterverarbeitung in anderen Softwarepaketen.

• Mit dem Druckmodul werden aus den Messergebnissen sofort aussagekräftige Plotts erzeugt.
• Die Messdaten können als farbcodierte Punkte oder Zahlenwerte angezeigt und im Druck ausgegeben werden
• Es stehen verschiedene Plottrahmen zur Verfügung, in die automatisch alle wichtigen Karteninformationen eingetragen werden.

• Die gewünschten Messergebnisse können nach eventueller Bearbeitung und Reduktion exportiert und in anderen Softwarepaketen verwendet werden.

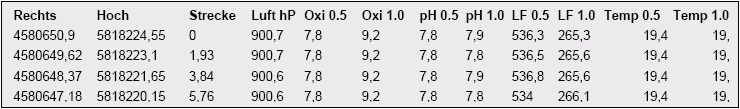

• Die frei zusammengestellte Exportdatei wird im ASCII oder CSV - Format gespeichert. Diese Dateiformate können von den meisten Anwendungen gelesen und importiert werden. (Tabellenkalkulation, Datenbankprogramme, Geoinformationssysteme)
• In der Weiterverarbeitung der Gewässergütedaten kann jederzeit eine Auswertung in Bezug zur Position, zur Wassertiefe, zur Aufnahmezeit, usw. erfolgen

Dr. Ulrich Grosch (Fischereiamt Berlin) über das Messsystem mit Profil2000:

"Mit der Einbeziehung von Umweltdaten in die hydrographische Vermessungssoftware Profil 2000 ist das Fischereiamt Berlin einen weiten und hochgradig zufriedenstellenden Schritt bei seinen Umweltüberwachungsaufgaben vorangekommen. Dies gilt für die Präzision der Ortszuordnung jeder einzelnen Messung als auch für die enorme Minderung des Postprocessingaufwandes.

• Postprocessingaufwände für die Zusammenführung und Abstimmung aus unterschiedlichen Datenquellen sind entfallen.
• Die meterlangen Papieraufschriebe der Messdatenverlaufskurven sind entfallen; sie sind daher auch nicht mehr zu archivieren.
• Konnten bisher Messwertveränderungen nur mit einer nicht unerheblichen Verzögerung auf dem Linienschreiber beobachtet werden, werden jetzt Echtzeitbeobachtungen erzeugt.
• Im rasch und jederzeit herstellbaren Kartenplott kommt es zu einer realeren Darstellungen der örtlichen Verhältnisse, welche wir bisher mittels unserer Auswertungsmethodiken sehr viel gröberen Rasters niemals darstellen konnten.
• Die Kartenplotts können als e-mail an die mit der Gewässergütesteuerung betrauten Institutionen verschickt werden. Diese sind, sofort über die bei der Messfahrt angetroffenen Verhältnisse im Bilde und können so z.B. zeitnah über den Einsatz des Belüftungsschiffes entscheiden."
